설계기준표

스포츠조명 골프장,축구장,야구장,테니스장 등 설계 기준을 확인해보세요

설계 기준표

진우엘텍 골프장 설계 기준 조도

그린
드라이빙
레인지
티잉
그라운드
페어웨이
퍼팅
연습장
150-250-400
100-200-300
100-150-200
100-150-200
200-300-400

국내 골프장 기준 조도 (조도 기준 : KSA 3011)

그린
드라이빙
레인지
티잉
그라운드
페어웨이
퍼팅
연습장
30-40-60
60-100-150
30-40-60
15-20-30
60-100-150

골프장 조명 설계

“라운드에서 공이 잘보이도록 조명 위치 설정”

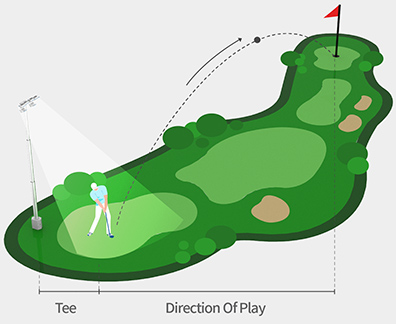

티박스 또는 티잉그라운드(현장 용어: 티)에서 조명 설계를 진행할 시 조명타워의 위치에 따라 라운드를 즐기는 골퍼에게 그림자로 인한 방해가 발생하지 않도록 설계를 진행하여야 합니다. 골퍼가 골을 칠 때 자신의 그림자나 관전자의 그림자로 인해 공이 잘 안 보이거나 경기에 집중력을 떨어트리는 요인이 될 수 있기 때문입니다.

조명타워 위치에 따라 나무나 조경으로 인한 그림자가 골퍼의 집중력을 흩트리지 않도록 조명타워 위치와 조명의 에이밍에 주의하여 골프장 조명 설계를 진행하게 됩니다.

특히 주의하여야 할 부분으로는 드라이버샷을 칠 때 날아가는 골프공을 골퍼가 눈으로 추적할 수 있어야 한다는 것입니다. 이것은 골프장 조명 처음 설계 시 수평면 조도만을 설계하는 것이 아닌 수직면 조도 설계를 현장에 적용하여야 한다는 것입니다. 수직면 조도가 제대로 설계되지 않을 시 골퍼의 눈에 날아가는 공이 시야에서 사라지는 현상이 발생하여 골프경기의 재미가 반감될 수 있습니다.

골프 라운드를 즐기는 고객의 입장에서는 쾌적하고 즐거운 경기를 원하므로 골프장 조명 설계 시 골프공의 추적이 어렵지 않도록 수직면 조도 설계를 현장에 적용하여야 합니다. 이런 쾌적한 조명설계를 적용하여야 제대로 된 골프장 조명 설계라 할 수 있을 것입니다.

다단식타워 위치 선정

“다단식타워로 자연경관을 그대로 살리다!”

골프장 조명타워의 위치는 기본적으로 골퍼가 야간이든 주간이든 골프 라운드를 즐기는데 방해가 되지 않도록 설계를 진행합니다. 여기서 방해란 시야의 방해도 있고 골프공의 궤적의 방해도 모두 포함됩니다. 골프 경기는 자연 경관을 보며 즐기는 스포츠로 삭막해 보일 수도 있는 조명타워는 그 수량을 최소화하고 눈에 띄지 않는 색상을 선택하는 것이 좋습니다.

그런 점에서 골프장 조명타워 설계 시 가장 선호하는 타워는 스마트무빙 다단식 조명타워입니다.

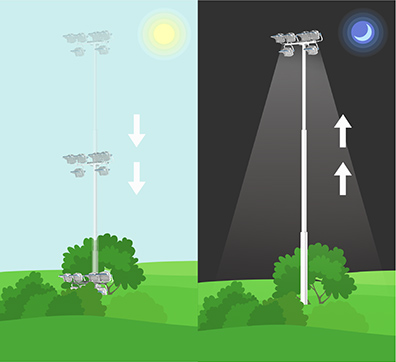

이런 다단식 조명타워를 골프장에서 선호하고 자사에서 추천하는 이유는 조명타워 부분이 차곡차곡 접혀 땅속으로 들어가 거의 눈에 안 띄는 조명타워이기 때문입니다. 이미지처럼 타워가 낮에는 주변 경관으로 완벽히 가릴 수 있고 밤에만 땅 위로 올라와 골프장을 조명하기 때문입니다.

낮에는 조명타워가 시야에서 사라져 골퍼들이 자연경관을 보면서 골프 라운드를 즐길 수 있고 밤에만 조명타워가 올라와 골프장을 밝게 비춰주니 골프장 조명타워에 가장 최적화된 제품입니다.

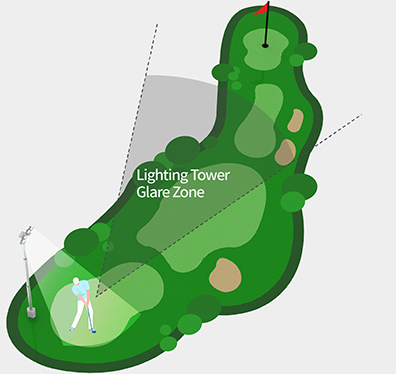

골프장 조명타워 위치 선정

“쾌적한 경기를 위한 완벽한 조명 설계”

야간 골프장 조명 설계 시 조명타워 위치 선정은 아주 중요한 부분입니다. 어느 위치에 조명타워를 배치하느냐에따라 골퍼들이 눈부심을 느끼는 정도가 다르고 골프장의 굴곡에 맞춰 골고루 빛을 비춰줄 수 있느냐가 결정되기 때문입니다. 이 부분은 정확한 가이드라인을 제시하기 어려운 부분으로 많은 현장 경험과 조명 시뮬레이션 자료를 검토하여 현장에 적용하여야 합니다.

예를 들자면 골퍼가 자주볼 수밖에 없는 예상지점에서 조명이 골프를 비추고 있다면 눈부심을 느낄 수밖에 없게 됩니다. 이런 위치 선정은 규격화되지 않은 골프장 특성상 많은 경험을 가진 전문 업체나 전문가가 골프장 조명 설계를 진행하여야 문제를 최소화할 수 있게 되는 것입니다.

골프장에 야간 라운딩을 즐기러 온 골퍼로서는 눈부심을 느끼고 날아가는 공이 시야에서 계속 사라진다면 골프의 재미가 크게 반감되어 장기적으로 볼 때 골프장 운영에 악영향을 끼치게 됩니다.

큰 비용이 들어가는 골프장 조명 공사에서 비용 문제만 따져서 전문성이 떨어지는 업체와 공사를 진행하면 이런 문제점이 발생하게 되는 것입니다.

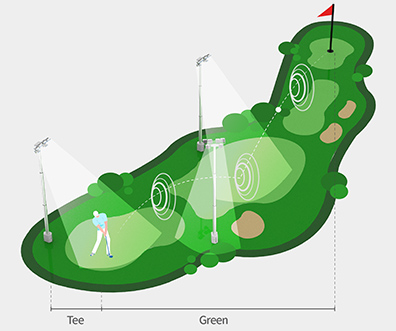

골프장 시야확보 조명 설계

“야간라운딩, 시야확보가능한 적절한조명설계”

골프장 조명은 코스에 따라 타구 수와 예상 샷 위치를 지정할 수 있으므로 그 부분을 조명 설계에 충분히 반영할 필요가 있다. 일반적으로 드라이빙샷비거리는 180~250m 지점에 골프공이 떨어진다고 보고 수직면 조도를 설계에 반영하게 됩니다.

수직면 조도와 수평면 조도는 다른 개념으로 수평면 조도는 바닥에 떨어져 있는 골프공을 골퍼가 눈으로 볼 수 있도록 설계된 조도를 말하며 수직면 조도란 공중에 뜬공을 고객이 눈으로 추적하기 위해 꼭 필요한 조명설계입니다.

골프장 LED 조명 설계에 이런 부분을 놓치고 설계를 진행하는 업체는 최소한의 전문성도 없는 업체라고 보셔도 무방한 부분입니다.

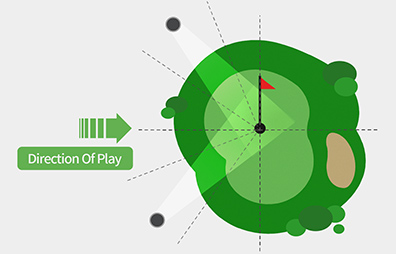

골프장 그린 조명 설계

“그린 굴곡을 정확하게 인지할 수 있는 조명 설계”

골프장 그린 조명 설계 시 주의할 점으로는 퍼팅 플레이 시 바닥에서 반사되는 휘도가 최대한 발생되지 않도록 작업을 하며 폴에 위치한 조명의 에이밍 포인트가 선수의 눈에 직접 들어가지 않도록 위치를 잡는 것이 중요합니다.

수직면 조도와 수평면 조도는 다른 개념으로 수평면 조도는 바닥에 떨어져 있는 골프공을 골퍼가 눈으로 볼 수 있도록 설계된 조도를 말하며 수직면 조도란 공중에 뜬공을 고객이 눈으로 추적하기 위해 꼭 필요한 조명설계입니다.

골프장 LED 조명 설계에 이런 부분을 놓치고 설계를 진행하는 업체는 최소한의 전문성도 없는 업체라고 보셔도 무방한 부분입니다.

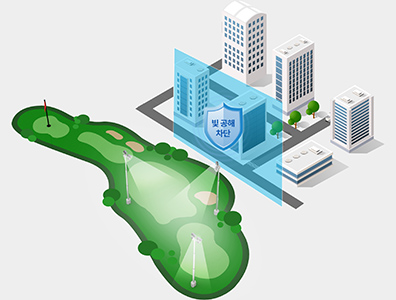

골프장 빛 공해 최소화 설계

“빛 공해 피해없는 계산된 조명 설계”

골프장 조명은 사용 용도에 맞추어 설계 시 불필요한 빛의 낭비로 주변에 유출 조명으로 인한 영향을 최소화하여 설계합니다. 골프장 이용객의 편의성만을 맞추다 보면 주변 환경에 유출 조도로 인해 빛공해로 인한 피해가 발생할 수 있습니다. 그런 피해는 주변의 생태계에 영향을 줄 수 있으며 민원이 발생하게 되는 원인이 됩니다.

주변 거주 지역에 유출 조도로 인한 피해가 발생하지 않도록 빛 가림막 등의 바이저가 적용된 제품을 사용하고 투광 등기구의에이밍 지역이 거주 지역은 피하도록 골프장 조명설계를 진행합니다.

경기장 밖으로 벗어나는 유출 조명을 계산하여 기준치에 맞추어 조명을 재설계 합니다. 조명설계 부분의 실력이 중요한 부분으로 잘못된 조명설계로 인해 민원이 발생되어 운영에 어려움이 발생할 수도 있으니 주의하시기 바랍니다.

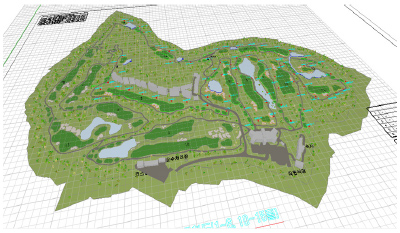

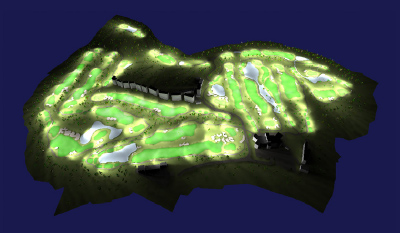

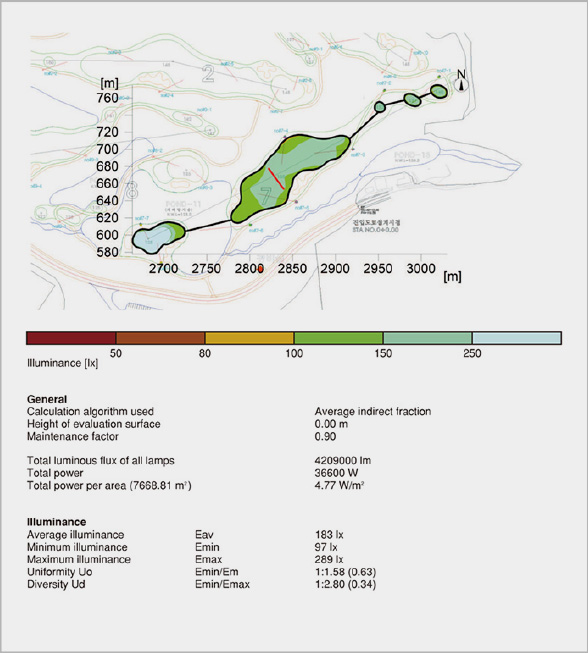

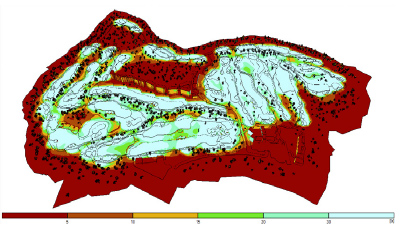

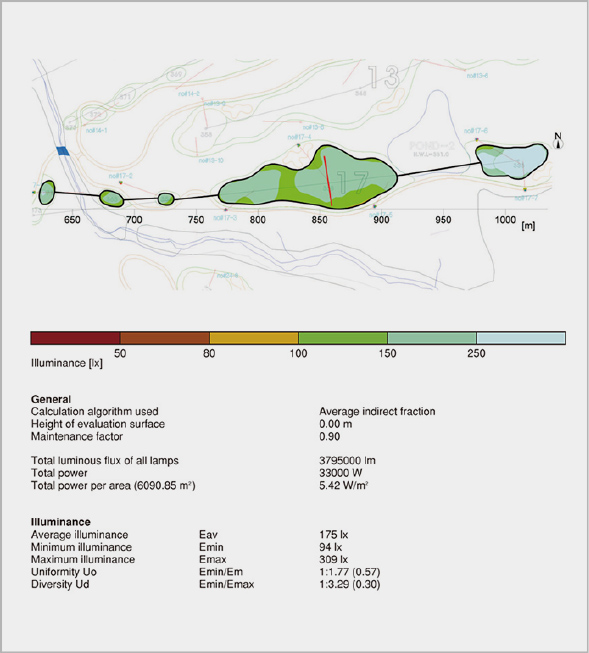

골프장 조도 시뮬레이션

국내 축구장 기준 조도

일반경기
레크레이션
관람석
공식경기
150-200-300
60-100-150
15-20-30
300-400-600

국제 축구장 기준 조도

RECREATION
CLASS IV
LEAGUES
CLASS III
NATIONAL
NATIONAL
CLASS II
INTERNATIONAL
CLASS I
70
200
1000-2000
1500-3000

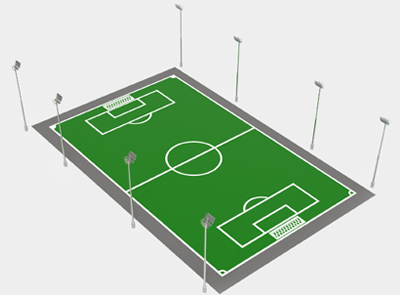

축구장 조명 설계

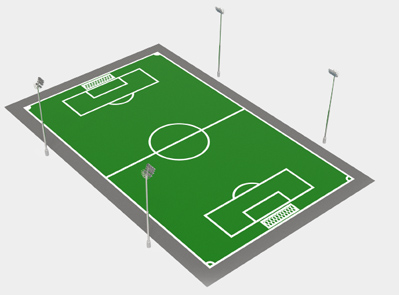

  • 조명타워 4개 배치 구성

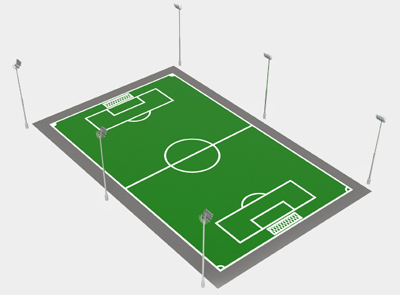

  • 조명타워 6개 배치 구성

  • 조명타워 8개 배치 구성

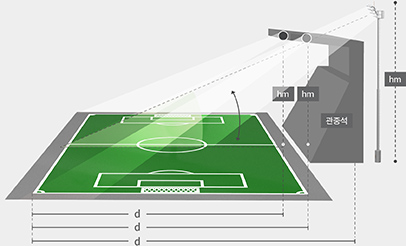

축구장 조명기구 설치 높이

“축구 경기에 방해되지않는 적절한 조명 높이”

축구장 조명 기구의 설치 높이는 스포츠 조명 설계시 중요한 사안이며 필드를 뛰는 선수에게 글레어(눈부심)가 발생하지 않도록 위치를 잡아야 한다. 글레어는 GR(Glare Rating) 수치라고 하며 경기자의 눈높이에 맞추어 측정한다.

축구 경기의 경우 선수와 관중, 카메라 등의 시선은 상당 부분 공을 추적하게 되므로 그 부분을 고려하여 조명의 위치를 잡아 설계를 진행한다.

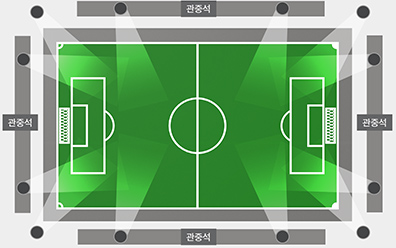

축구장 조명기구 위치 선정

“선수에게 눈부심 현상없는 조명 설계”

축구장 조명 기구의 설치 높이는 스포츠 조명 설계시 중요한 사안이며 필드를 뛰는 선수에게 글레어(눈부심)가 발생하지 않도록 위치를 잡아야 한다. 글레어는 GR(Glare Rating) 수치라고 하며 경기자의 눈높이에 맞추어 측정한다.

축구 경기의 경우 선수와 관중, 카메라 등의 시선은 상당 부분 공을 추적하게 되므로 그 부분을 고려하여 조명의 위치를 잡아 설계를 진행한다.

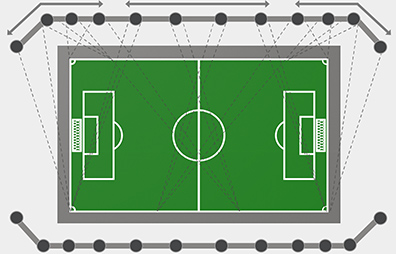

축구장 조명기구 에이밍 설계

“수평면 조도와 수직면 조도 조명 설계에 적용”

축구장 조명 에이밍 설계시 경기장의 균제도를 맞추고 선수나 시설물의 그림자가 경기 및 관전에 영향을 주지 않아야 한다.

축구 경기장의 수평면 조도를 측정할 땐 규정된 격자 패턴의 사이즈에 맞춰 조도계를 배치하여 측정한다.

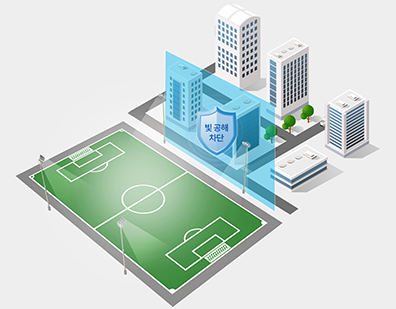

축구장 빛 공해최소화 설계

“빛 공해 피해없는 계산된 조명 설계”

축구장 조명 설계시 불필요한 빛의 낭비로 주변에 유출 조명으로 인한 영향을 최소화하여 설계한다.

축구 경기장 밖의 보행자나 자동차 운전자 또는 거주 지역으로 빛이 영향을 주지 않도록 설계를 하여야 한다.

축구 경기장 밖으로 벗어나는 유출 조명을 계산하여 기준치에 맞추어 조명을 재설계 한다.

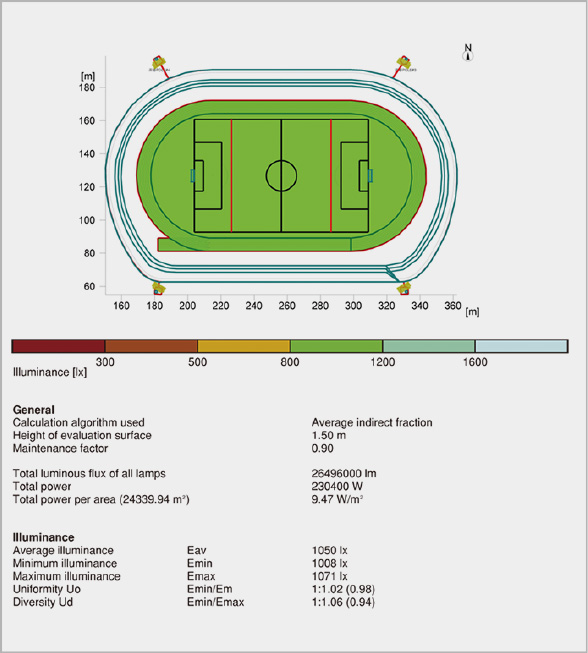

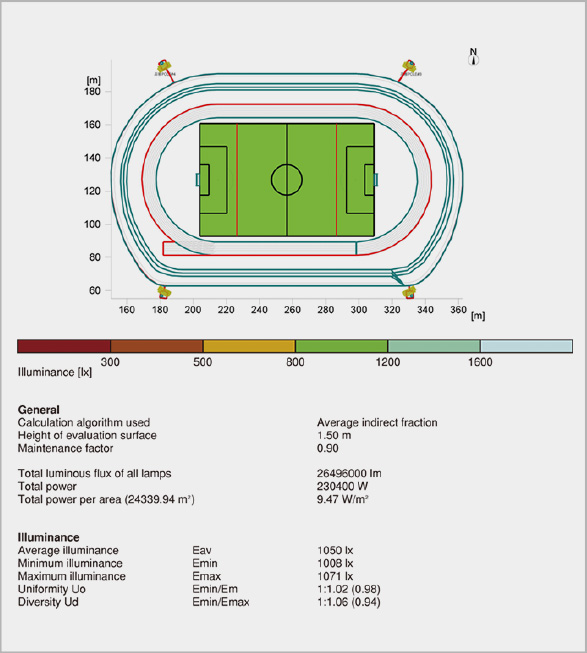

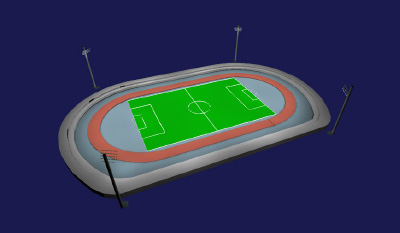

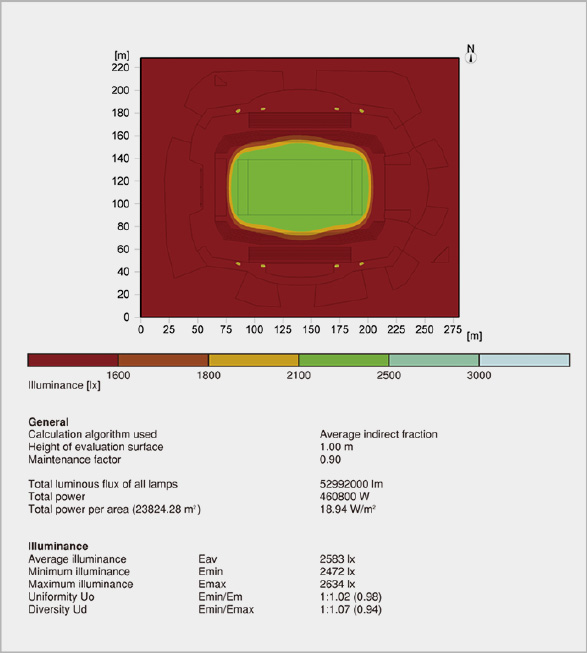

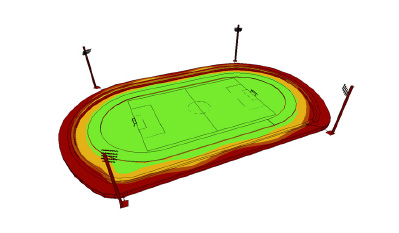

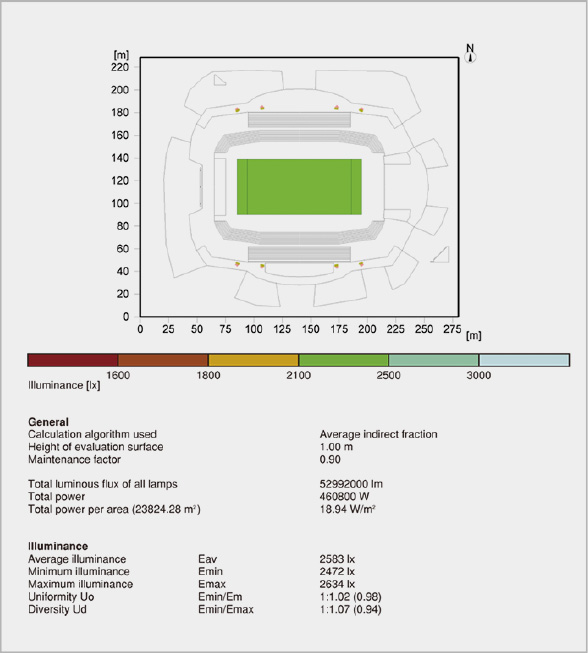

축구장 조도 시뮬레이션

국내 야구장 기준 조도

레크레이션
일반 경기
레크레이션
내야
외야
내야
외야
내야
외야
150-250-300
60-100-150
600-1000-1500
300-400-600
1500-2000-3000
600-1000-1500

국제 야구장 기준 조도

레크레이션
아마추어 경기
일반 경기
프로 경기
내야
외야
내야
외야
내야
외야
내야
외야
300
200
500
300
1000
700
1500
1000

축구장 조명 설계

  • 조명타워 4개 배치 구성

  • 조명타워 6개 배치 구성

  • 조명타워 8개 배치 구성

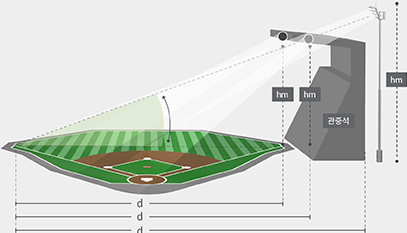

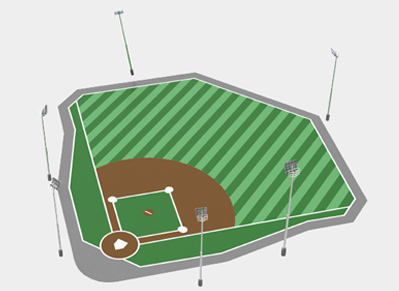

야구장 조명기구 설치 높이

“야구 경기에 방해되지않는 적절한 조명 높이”

야구장 조명 기구의 설치 높이는 스포츠 조명 설계시 중요한사안이며, 경기를 뛰는 선수에게 글레어(눈부심)가 발생하지 않도록 위치를 잡아야 한다.

야구 경기의 경우 선수와 관중, 카메라 등의 시선은 상당 부분 공을 추적하게 되므로 그 부분을 고려하여 조명의 위치를 잡아 설계를 진행한다.

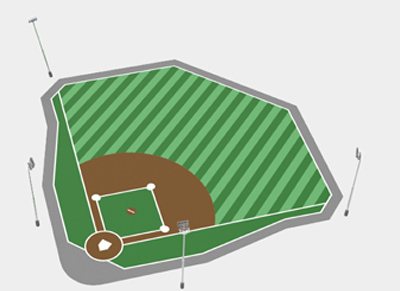

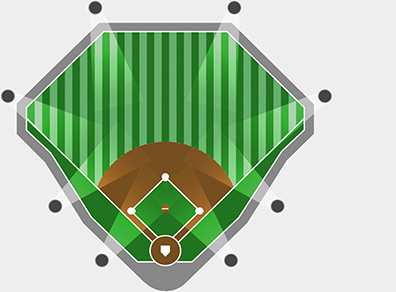

야구장 조명기구 위치 선정

“내야와 외야의 조명 기준 구분”

조명에이밍 설계로 경기장의 균제도를 맞추고 선수나 시설물의 그림자가 경기 및 관전에 영향을 주지 않아야한다.

야구 경기장의 수평면 조도는 내야와 외야를 구분하여 조명 설계를 진행한다.

야구장은 경기 특성상 공이 높이 뜨는 경우가 많으므로 수직면 조도 설계 역시 중요하다.

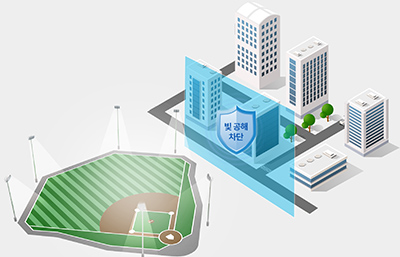

야구장 빛 공해 최소화 설계

“빛 공해 피해없는 계산된 조명 설계”

사용 용도에 맞추어 설계시 불필요한 빛의 낭비로 주변에 유출 조명으로 인한 영향을 최소화하여 설계한다.

야구 경기장 밖의 보행자나 자동차 운전자 또는 거주 지역으로 빛이 영향을 주지 않도록 설계를 하여야 한다.

야구 경기장 밖으로 벗어나는 유출 조명을 계산하여 기준치에 맞추어 조명을 재설계 한다.

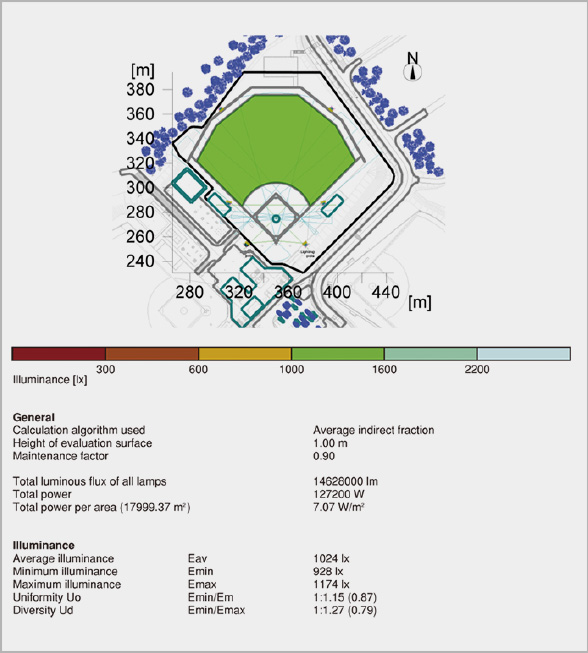

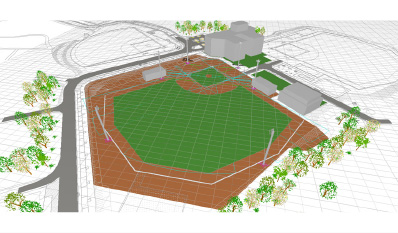

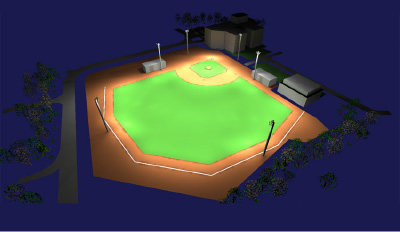

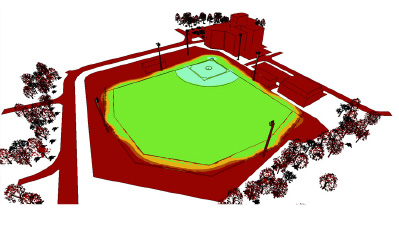

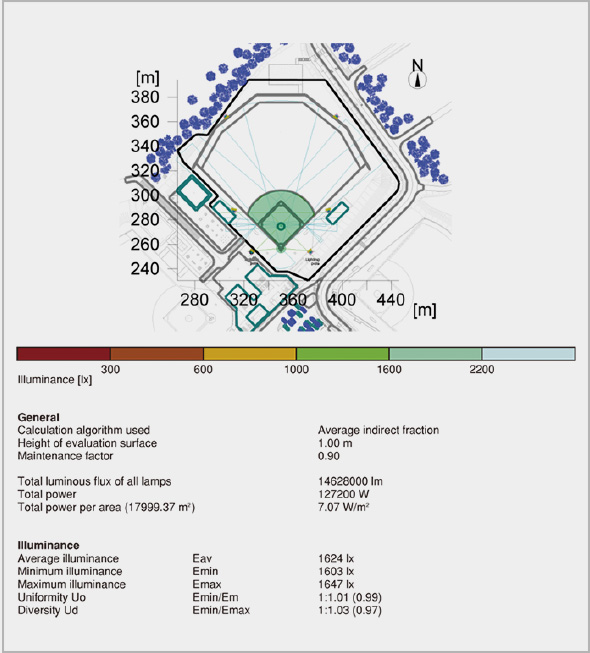

야구장 조도 시뮬레이션

국내 실외 테니스장 기준 조도

레크레이션
아마추어 경기
일반 경기
공식 경기
150-200-300
150-200-300
300-400-600
600-1000-1500

국내 실내 테니스장 기준 조도

레크레이션
일반 경기
300-400-600
600-1000-1500

국제 실외 테니스장 기준 조도

RECREATION
CLASS IV
LEAGUES
CLASS III
NATIONAL
CLASS II
INTERNATIONAL
CLASS I
150
200
300
500

국제 실내 테니스장 기준 조도

RECREATION
CLASS IV
LEAGUES
CLASS III
NATIONAL
CLASS II
INTERNATIONAL
CLASS I
400-500
500-600
600-750
1000-1250

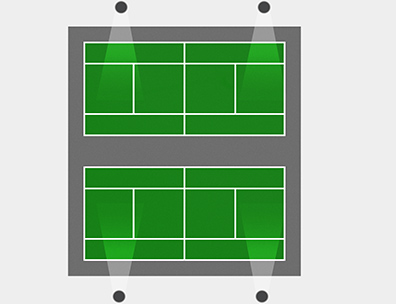

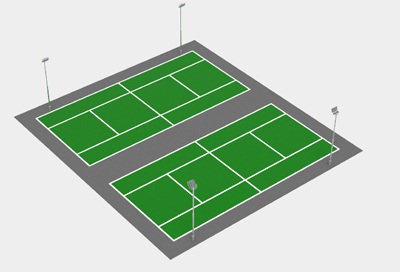

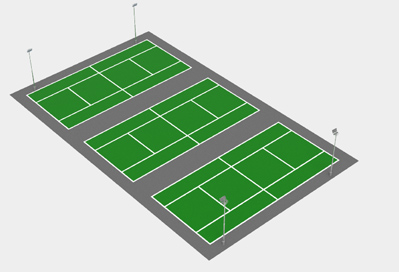

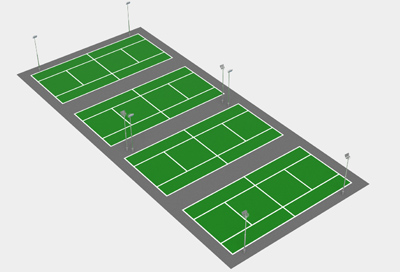

테니스장 조명 설계

  • 조명타워 4개 배치 구성

  • 조명타워 6개 배치 구성

  • 조명타워 8개 배치 구성

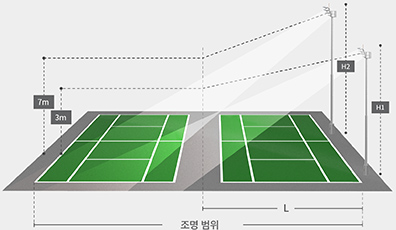

테니스장 조명기구 설치 높이

“테니스 경기에 방해되지않는 적절한 조명 높이”

테니스장 조명 설계시 설치 높이가 중요한 이유는 빠르게 움직이는 공을 선수와 관중이 놓치는 일이 없도록 수직면 조도가 설계에 반영이 되기 때문이다.

조명 기구의 설치 높이는 스포츠 조명 설계시 중요한 사안이며 경기를 뛰는 선수에게 글레어(눈부심)가 발생하지 않도록 위치를 잡아야 한다.

테니스 경기의 경우 선수와 관중, 카메라 등의 시선은 상당 부분 공을 추적하게 되므로 그 부분을 고려하여 조명의 위치를 잡아 설계를 진행한다.

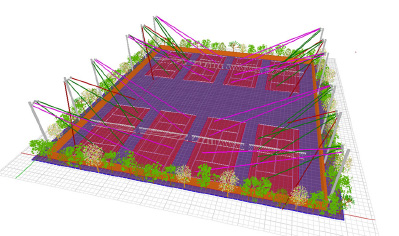

테니스장 조명기구 위치 선정

“밝기의 균일함을 맞춘 조명 설계”

테니스장 조명 에이밍 설계로 경기장의 균제도를 맞추고 선수나 시설물의 그림자가 경기 및 관전에 영향을 주지 않아야한다.

테니스장 조명 설계시 수직면 조도가 상당히 중요한 체크 포인트이며 구역별로 수직면 조도를 반영하여 선수나 관중이 볼을 놓치는 일이 발생하지 않도록 한다.

테니스 경기장의 수평면 조도를 측정할 땐 규정된 격자 패턴의 사이즈에 맞춰 조도계를 배치하여 측정한다.

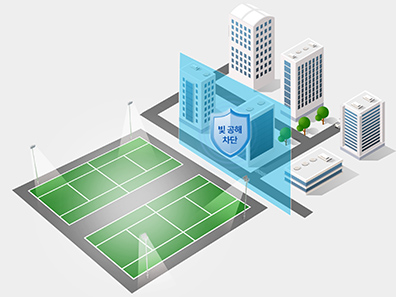

테니스장 빛 공해최소화 설계

“빛 공해 피해없는 계산된 조명 설계”

사용 용도에 맞추어 설계시 불필요한 빛의 낭비로 주변에 유출 조명으로 인한 영향을 최소화하여 설계한다.

테니스 경기장 밖의 보행자나 자동차 운전자 또는 거주 지역으로 빛이 영향을 주지 않도록 설계를 하여야 한다.

테니스 경기장 밖으로 벗어나는 유출 조명을 계산하여 기준치에 맞추어 조명을 재설계 한다.

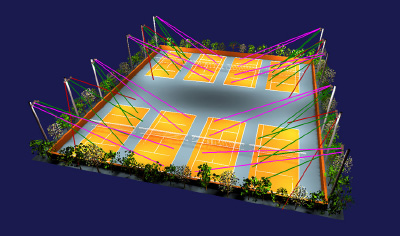

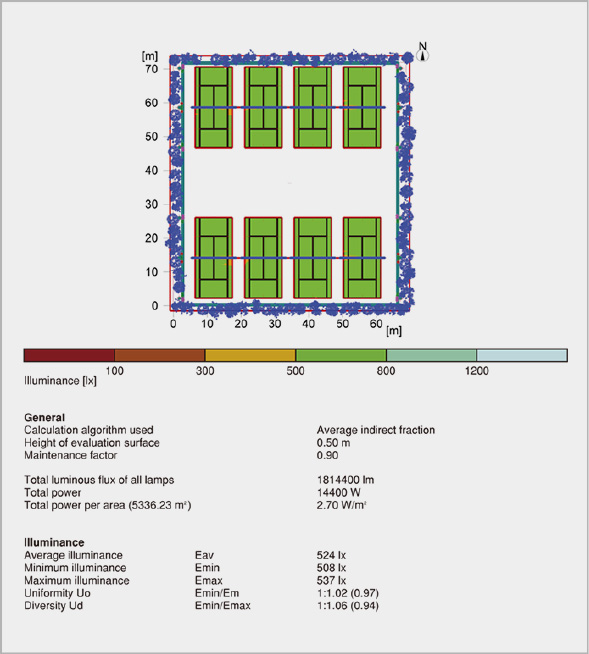

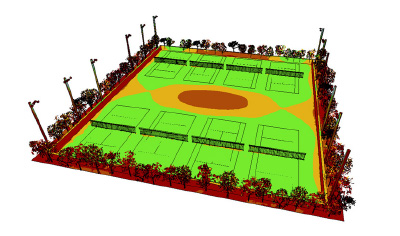

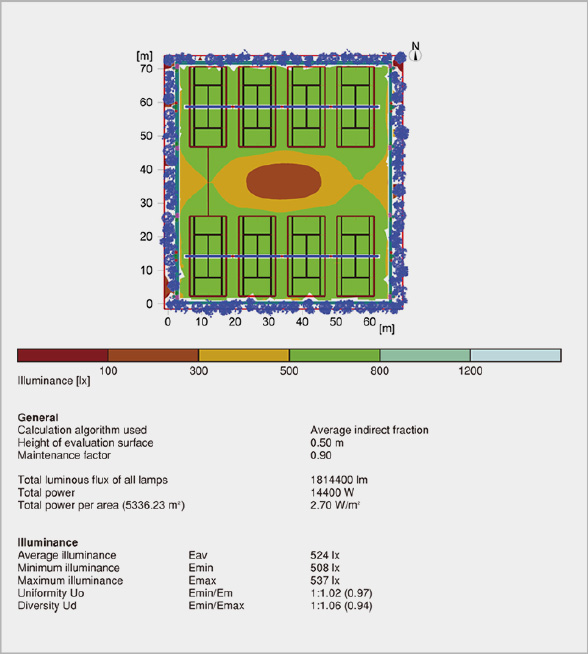

테니스장 조도 시뮬레이션

국내 실내 농구장 기준 조도

일반 경기
레크레이션
관람석
공식 경기
150-200-300
60-100-150
30-40-60
600-1000-1500

국제 농구장 방송용 기준 조도

CLASS III
CLASS II
CLASS I
1000
1400
2000

국제 실외 농구장 기준 조도

CLASS III
CLASS II
CLASS I
75
200
500

국제 실외 농구장 기준 조도

CLASS III
CLASS II
CLASS I
200
500
750

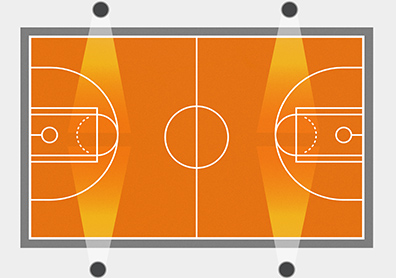

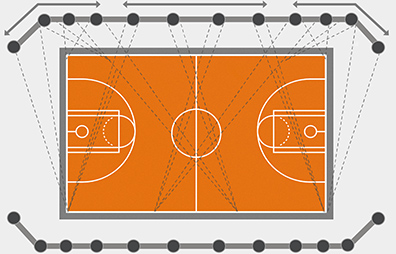

농구장 조명 설계

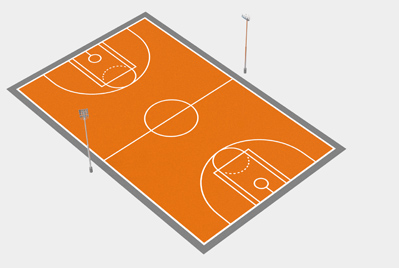

  • 조명타워 2개 배치 구성

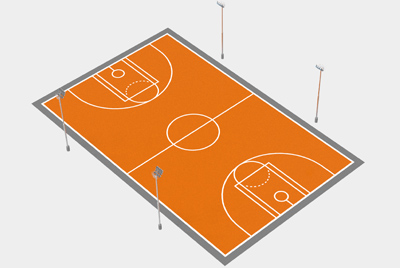

  • 조명타워 4개 배치 구성

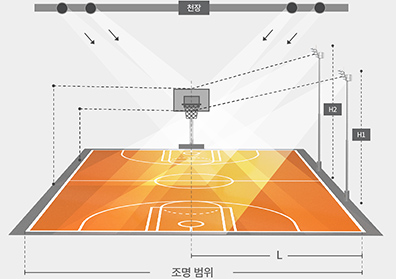

농구장 조명기구 설치 높이

“농구 경기에 방해되지않는 적절한 조명 높이”

농구장 조명 기구의 설치 높이는 스포츠 조명 설계시 중요한 사안이며 경기를 뛰는 선수에게 글레어(눈부심)가 발생하지 않도록 위치를 잡아야 한다.

농구 경기의 경우 선수와 관중, 카메라 등의 시선은 상당 부분 공을 추적하게 되므로 그 부분을 고려하여 조명의 위치를 잡아 설계를 진행한다.

농구장 조명기구 위치 선정

“경기 진행에 방해가 되지 않는 조명 위치 선정”

농구 경기를 뛰는 선수와 관중에게 글레어(눈부심) 현상이 최소로 할 수 있는 위치에 조명을 설치하여야 한다.

농구 경기장은 사이즈가 크므로 상당 부분 실외 경기장이 많다. 조명 배치는 크게 2가지로 구분되며 그 배치는 사이드 배치, 관중석 지붕에 설치하는 지붕 사이드 배치로 나뉜다.

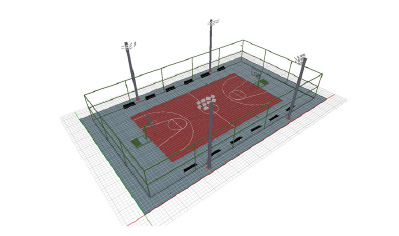

농구장 조명기구 에이밍 설계

“경기장의 균제도에 맞춘 조명 설계”

농구장 조명 에이밍 설계로 경기장의 균제도를 맞추고 선수나 시설물의 그림자가 경기 및 관전에 영향을 주지 않아야 한다.

농구 경기장의 수평면 조도를 측정할 땐 규정된 격자 패턴의 사이즈에 맞춰 조도계를 배치하여 측정한다.

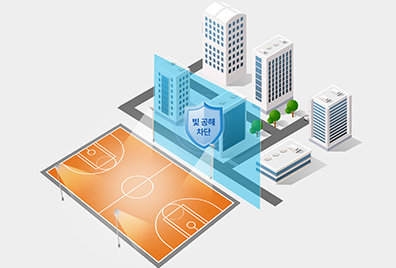

농구장 빛 공해 최소화 설계

“빛 공해 피해없는 계산된 조명 설계”

농구 경기장 밖의 보행자나 자동차 운전자 또는 거주 지역으로 빛이 영향을 주지 않도록 설계를 하여야 한다.

농구 경기장 밖으로 벗어나는 유출 조명을 계산하여 기준치에 맞추어 조명을 재설계 한다.

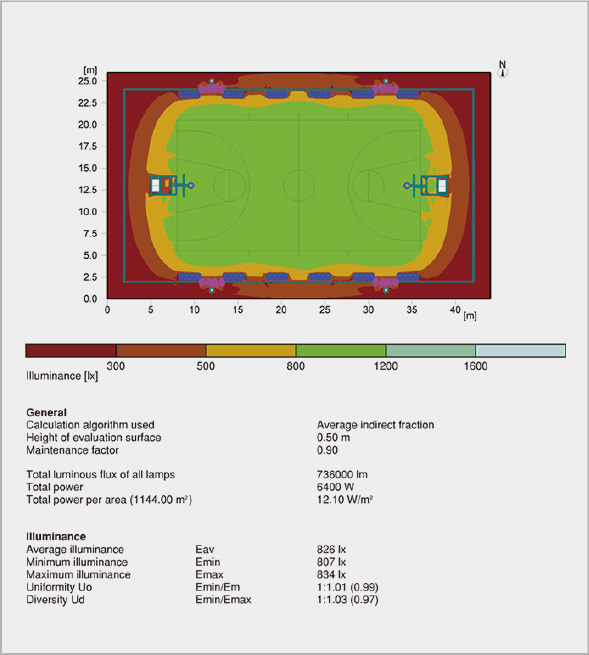

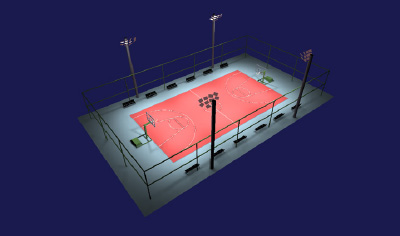

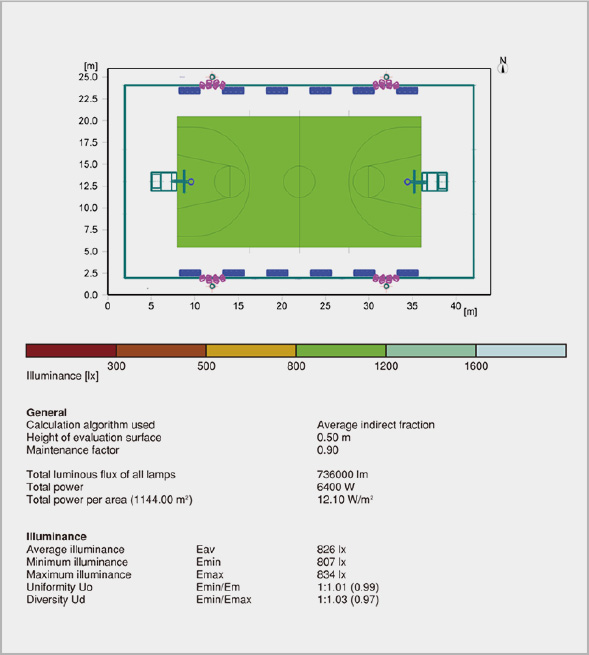

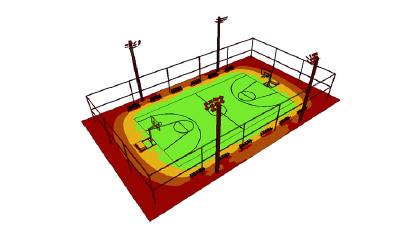

농구장 조도 시뮬레이션

국내 미식축구장 기준 조도

관객 없는 경우
15~30M
15M이하
30M 이상
60-100-150
150-200-300
300-400-600
600-1000-1500

국제 미식축구장 기준 조도

RECREATION
CLASS IV
LEAGUES
CLASS III
NATIONAL
CLASS II
INTERNATIONAL
CLASS I
100-150
200-300
500-600
750-1500

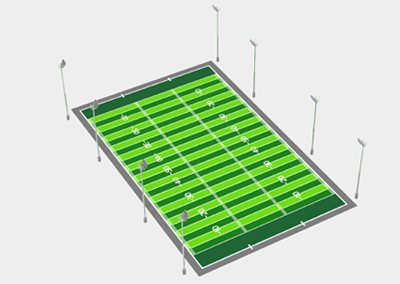

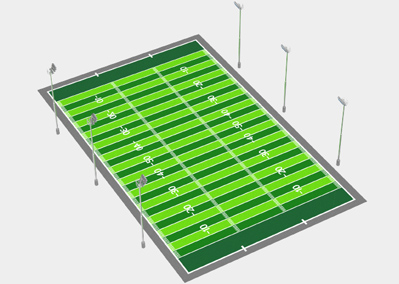

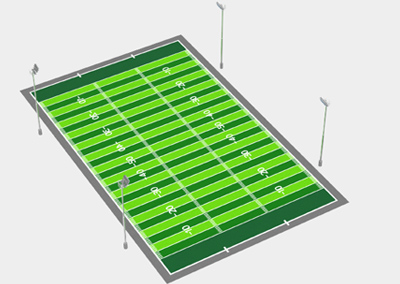

미식축구장 조명 설계

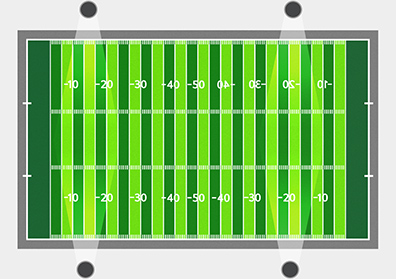

  • 조명타워 4개 배치 구성

  • 조명타워 6개 배치 구성

  • 조명타워 8개 배치 구성

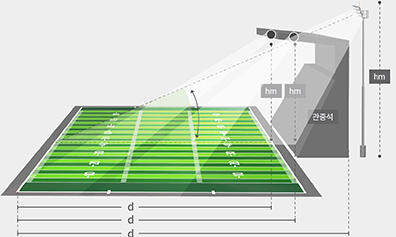

미식축구장 조명기구 설치 높이

“미식축구 경기에 방해되지않는 적절한 조명 높이”

조명 기구의 설치 높이는 스포츠 조명 설계시 중요한 사안이며 필드를 뛰는 선수에게 글레어(눈부심)가 발생하지 않도록 위치를 잡아야 한다.

미식축구 경기의 경우 선수와 관중, 카메라 등의 시선은 상당 부분 공을 추적하게 되므로 그 부분을 고려하여 조명의 위치를 잡아 설계를 진행한다.

미식축구장 조명기구 위치 선정

“선수에게 눈부심 현상 없는 조명 설계”

미식축구 경기를 뛰는 선수와 관중에게 글레어(눈부심) 현상이 최소로 할 수 있는 위치에 조명을 설치하여야 한다.

선수의 시야가 주로 향하는 곳과 조명타워의 에이밍 포인트를 서로 마주보게 설계하지 않도록 주의하며 선수나 시설물의 진한 그림자로 경기자가 방해받지 않도록 하여야 한다.

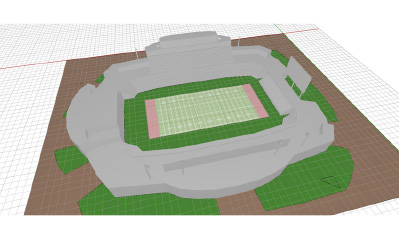

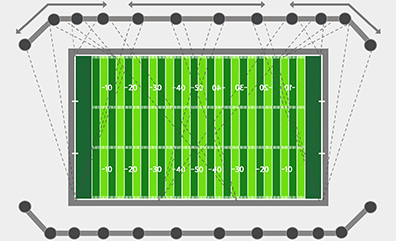

미식축구장 조명기구 에이밍 설계

“미식축구장에서의 균제도를 적절히 맞춘 조명 설계”

미식축구장 조명 에이밍 설계로 경기장의 균제도를 맞추고 선수나 시설물의 그림자가 경기 및 관전에 영향을 주지 않아야한다.

미식축구 경기장의 수평면 조도를 측정할 땐 규정된 격자 패턴의 사이즈에 맞춰 조도계를 배치하여 측정한다.

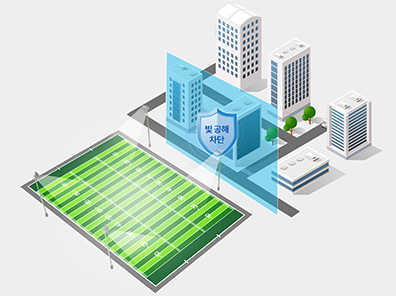

미식축구장 빛 공해최소화 설계

“빛 공해 피해없는 계산된 조명 설계”

사용 용도에 맞추어 설계시 불필요한 빛의 낭비로 주변에 유출 조명으로 인한 영향을 최소화하여 설계한다.

미식축구 경기장 밖의 보행자나 자동차 운전자 또는 거주 지역으로 빛이 영향을 주지 않도록 설계를 하여야 한다.

미식축구 경기장 밖으로 벗어나는 유출 조명을 계산하여 기준치에 맞추어 조명을 재설계 한다.

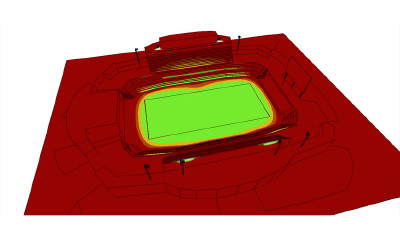

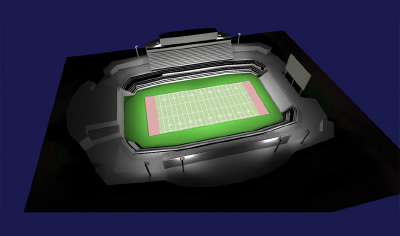

미식축구장 조도 시뮬레이션

국내 실내 수영장 기준 조도

레크레이션
풀장 바닥
공식경기
150-200-300
600-1000-1500
300-400-600

국내 실외 수영장 기준 조도

레크레이션
풀장 바닥
공식경기
60-100-150
300-400-600
150-200-300

국내 수영연맹 풀장 표면 기준 조도

레크레이션
아마추어 경기
일반 경기
공식 경기
150
150
250
350

국제 수영연맹 풀 덱크기준 조도

레크레이션
아마추어 경기
일반 경기
공식 경기
300
300
500
750

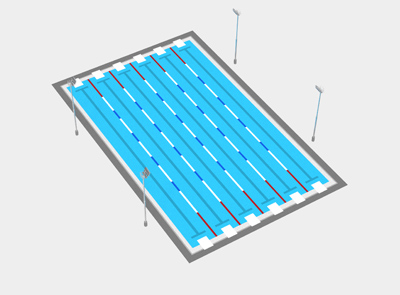

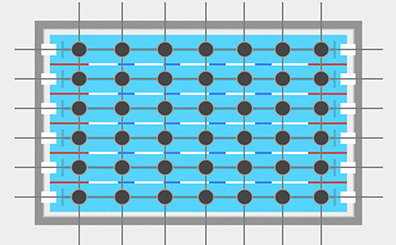

수영장 조명 설계

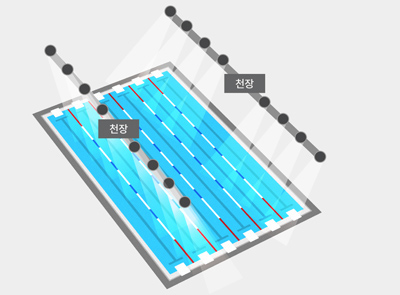

  • 간접 조명방식

  • 직접 조명방식

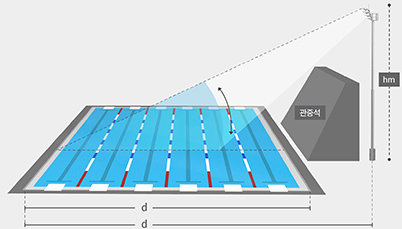

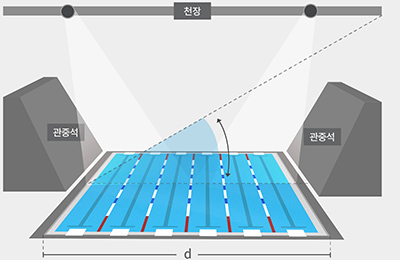

수영장 조명기구 설치 높이

“수영 경기에 방해되지않는 적절한 조명 높이”

수영장 조명 기구의 설치 높이는 스포츠 조명 설계시 중요한 사안이며 수영 경기를 하는 선수에게 글레어(눈부심)가 발생하지 않도록 위치를 잡아야 한다.

수영 경기의 경우 선수와 관중, 카메라 등의 시선은 상당 부분 선수를 추적하게 되므로 그 부분을 고려하여 조명의 위치를 잡아 설계를 진행한다.

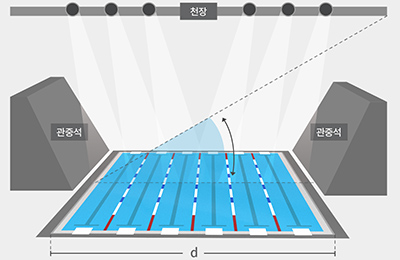

수영장에 관중석이 있는 경우

수영장에 관중석이 없는 경우

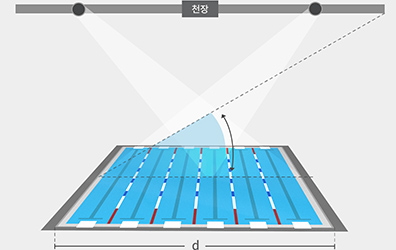

“수영 경기에 적절한 조명 설치 방식”

레크레이션 수준의 수영장 조명설계 시엔 자연광을 이용하기도 하나 경기 용도로도 사용시엔 자연광은 최대한 배제하고 인공조명만으로 균제도를 맞추어 조명 설계를 진행한다.

수영장 조명이 직접광인 경우 섬광에 주의하며 배영과 같이 위를 바로 바라보는 경기자를 배려하고 수명에서 반사되는 휘도로 관객에 대한 배려도 반영되어야 한다.

수영장조명기구 에이밍 설계

“국제 수영 경기에 적절한 조명 설계”

수영장 조명 에이밍 설계로 경기장의 균제도를 맞추고 선수나 시설물의 그림자가 경기 및 관전에 영향을 주지 않아야 한다.

수영장의 수평면 조도를 측정할 땐 규정된 격자 패턴의 사이즈에 맞춰 조도계를 배치하여 측정한다.

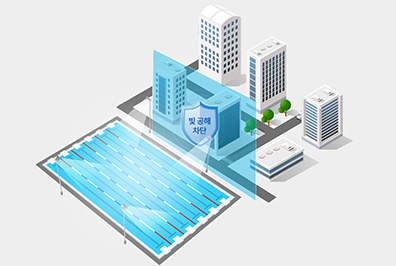

수영장 빛 공해 최소화 설계

“빛 공해 피해없는 계산된 조명 설계”

사용 용도에 맞추어 설계시 불필요한 빛의 낭비로 주변에 유출 조명으로 인한 영향을 최소화하여 설계한다.

수영장 밖의 보행자나 자동차 운전자 또는 거주 지역으로 빛이 영향을 주지 않도록 설계를 하여야 한다.

수영장 밖으로 벗어나는 유출 조명을 계산하여 기준치에 맞추어 조명을 재설계 한다.
